概述
DS-2透明有機玻璃動物實驗艙（低壓型）結合了我公司成熟的技術成果及先進的制造經驗，采用先進成熟的系統，選擇高質量、性能可靠的配套儀器儀表，在確保安全第一、性能可靠的基礎上，力求設計新穎，技術先進，美觀實用。
參照標準和規范
1. GB150-1998《鋼制壓力容器》
2.《固定式壓力容器安全技術監察規程》 2009版
用途
DS-2透明有機玻璃動物實驗艙（低壓型），主要用于模擬負壓高原環境并在此環境下通過動物實驗的方式開展高原醫學實驗、研究。
主要性能和指標
1. 透明有機玻璃筒規格（內徑X長度）：Φ300mmX600mm(內部凈尺寸)；
2. 設計壓力：模擬高度10000m；
3. 最高工作壓力：模擬高度8000m；
4. 介質：空氣（留有備用氣體接口一套）；
5. 工作溫度：室溫；
6. 箱內容積：42.4L；
7. 艙門形式：外開門；
8. 艙門透光尺寸及數量：DN300，數量1個；
9. 操作方式：手動；
10.氣體監測：氧濃度0-100%
11.艙室氣密性：
箱內壓力為0.03MPa時，泄露率≤15%/h
箱內壓力為0MPa時，泄露率≤5%/h
12.系統管路氣密性：
管路最高工作壓力時，泄露率≤0.5%/h
配置表
| 序號 | 名稱 | 型號 | 數量 | 備注 |
| 1 | 前法蘭 | φ475 | 1 |
|
| 2 | 后部盲端蓋 | φ475 | 1 |
|
| 3 | 外開門蓋總成 | DN300 | 1 |
|
| 4 | 艙門自鎖裝置 |
| 1 |
|
| 5 | 有機玻璃密封墊 |
| 2 |
|
| 6 | 艙門密封圈 | φ315X7 | 1 |
|
| 7 | 有機玻璃筒 | DN300 | 1 |
|
| 8 | 拉桿 |
| 4 |
|
| 9 | 艙內抽拉托盤 |
| 1 |
|
| 10 | 托盤滑軌及支撐 | 組件 | 1套 |
|
| 11 | 下部支撐框架 | 組件 | 1套 |
|
| 12 | 下部控制箱體 | 組件 | 1套 |
|
| 13 | 操作控制臺 | 一體化設計 | 1套 |
|
| 13 | 高度表 | 0-8000 | 1只 |
|
| 14 | 負壓表 | 0-8000 | 1只 |
|
| 15 | 測氧儀 | 0-100% | 1 |
|
| 16 | 球閥DN6 | Q941F-16P | 3 |
|
| 17 | 球閥DN10 | Q941F-16P | 1 |
|
| 18 | 三通球閥DN6 | Q941F-16P | 1 |
|
| 19 | 螺母及墊片 |
| 1套 |
|
| 20 | 管路接頭及附件 |
| 1套 |
|
| 21 | 電纜接頭及附件 |
| 1套 |
|
| 22 | 小型真空泵 |
| 1臺 |
|
| 24 | 備用氣體接口、管路及控制閥門 | 可外接氮?dú)狻⒍趸嫉葰怏w | 1套 |
|

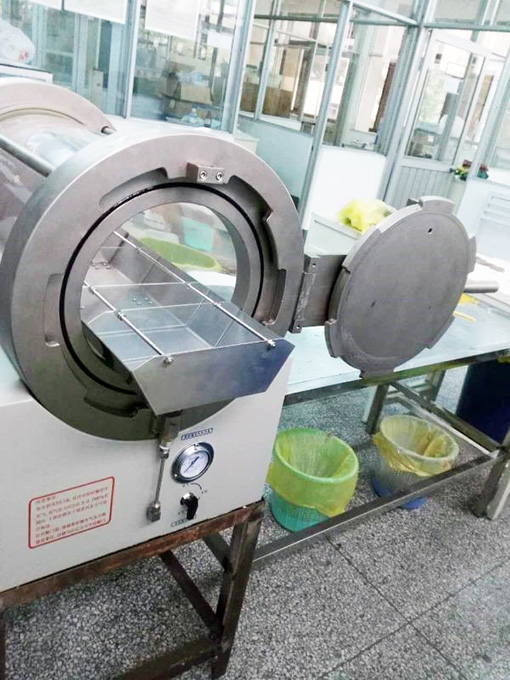

產品圖片
交貨期
合同簽訂后60天
質保期及售后服務
全套設備保修一年，負責到用戶現場安裝調試、試運行
